建筑电气消防设计疑难问题

配电系统

01

《供配电系统设计规范》GB50052-2009所指的“双重电源”的标准是什么？

答：双重电源在GB50052-2009中3.0.2一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。

其条文说明：3．0．2条文采用的“双重电源”一词引用了《国际电工词汇》IEC60050．601—1985第601章中的术语第601—02—19条“duplicatesupply”。因地区大电力网在主网电压上部是并网的，用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。所以这里指的双重电源可以是分别来自不同电网的电源，或者来自同一电网但在运行时电路互相之间联系很弱，或者来自同一个电网但其间的电气距离较远，一个电源系统任意一处出现异常运行时或发生短路故障时，另一个电源仍能不中断供电，这样的电源都可视为双重电源。一级负荷的供电应由双重电源供电，而且不能同时损坏，只有必须满足这两个基本条件，才可能维持其中一个电源继续供电。双重电源可一用一备，亦可同时工作，各供一部分负荷。

02

“双重电源”和“两回线路电源”的不同之处有哪些？

答：3.0.7二级负荷的供电系统，宜由两回线路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线路供电。

条文说明：3．0．7……对二级负荷的供电方式，因其停电影响还是比较大的，故应由两回线路供电。两回线路与双重电源略有不同，二者都要求线路有两个独立部分，而后者还强调电源的相对独立。只有当负荷较小或地区供电条件困难时，才允许由一回6kV及以上的专用架空线供电。这点主要考虑电缆发生故障后有时检查故障点和修复需时较长，而一般架空线路修复方便(此点和电缆的故障率无关)。当线路自配电所引出采用电缆线路时，应采用两回线路。

03

满足一级负荷电源的明确要求是什么？是否有电压等级要求？

答：3.0.2一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。并无电压等级要求，可为高压，也可为低压供电。

04

由35KV及以上电压更急降压站引出的两路电源，可认为是相互独立的电源吗？一段35KV及以上降压站母线的两个出线回路是两回线路电源，两段母线各一路电源是双重电源还是两回线路电源？

答：从不同母线段引出的电源，可视为相互独立的，同一母线端引出的为两回线。所以两段母线各一路电源是双重电源。

05

当柴油发电机组作为一级负荷的双重电源之一时，EPS或UPS是否可视为增设的应急电源？

答：可以，但要看用于何种负荷。EPS可用于照明，UPS可用于电子信息设备。

06

《供配电系统设计规范》GB50052-2009第3.0.9条中“备用电源的负荷严禁接入应急供电系统”如何理解？要从发动机开始分开吗？

答：对重要负荷和消防负荷，可根据其容量最大者选取，因为二者并不是同时使用。对此条文行业内意见较大，备用和应急的概念是有明显区别的。建筑中既有备用电源需求，又有应急电源的需求时，势必要设置两台，这是不现实的。从电源的需求情况看，一级负荷由双重电源供电已满足规范要求，设置柴油发电机可作为备用电源。

07

大型建筑群体、大底盘商业综合体，消防负荷计算及柴油发电机组容量如何确定？

答：这些类型的建筑，消防负荷按照一处火灾最大消防负荷运行数量统计。系数按1取。

08

对二级负荷的供电有哪些具体要求?

答：民规修编：3.2.11二级负荷的供电应符合下列要求：1）二级负荷的外部电源进线宜由双回线路供电。当负荷较小或地区供电条件困难时，二级负荷可由一回10kV及以上专用的架空线路供电；2）当建筑物由一路中压电源供电时，二级负荷可由两台变压器各引一路低压回路在负荷端配电箱处自动切换供电；3）当建筑物由双重电源供电时，可由两台变压器的两个低压母线段中的一段母线引出一路供电。

09

大型商业群为人员密集区域，除经营管理用计算机系统用电外，其内的消防负荷是否必须按一级负荷中特别重要的负荷设计？

答：既然是大型商业群，见GB50016第5.1，5.1.1民用建筑根据其建筑高度和层数可分为单、多层民用建筑和高层民用建筑。高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类。民用建筑的分类应符合表5.1.1的规定。

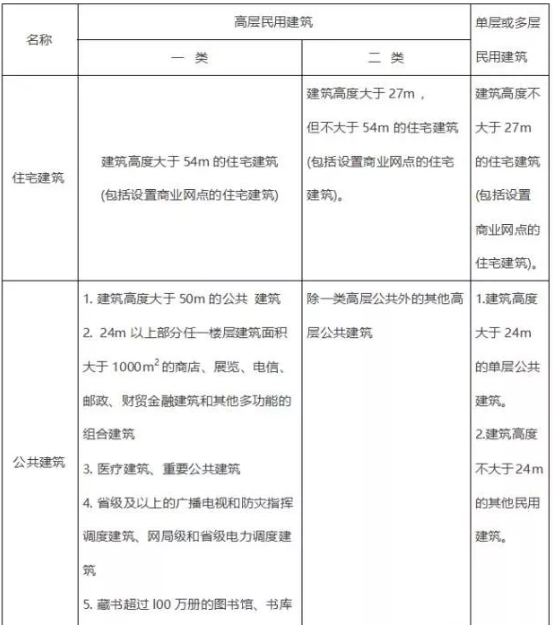

表5.1.1民用建筑的分类

注：1、表中未列入的建筑，其类别应根据本表类比确定。

2、除本规范另有规定外，宿舍、公寓等住宅类居住建筑的防火要求，应符合本规范有关公共建筑的规定；群房的防火要求应符合本规范有关高层建筑的要求。

再根据GB50016中10.1.1下列建筑物、储罐（区〉和堆场的消防用电应按一级负荷供电：

3、一类高层民用建筑。

10.1.2下列建筑物、储罐（区）和堆场的消防用电应按二级负荷供电：

4、二类高层民用建筑；

5、座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000m2的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25L/s的其他公共建筑。

10.1.3除本规范第10.1.1和10.1.2条外的建筑物、储罐（区〉和堆场等的消防用电，可按三级负荷供电。

10

三级负荷的消防泵的配电是否可以单电源供电？

答：可以。

11

大型、中型商场营业厅的照明为二级负荷，如何满足？

答：50%交叉供电即可认为满足要求

12

大型商场的空调用电为二级负荷，如何满足？

答：可单电源供电，低压联络就满足，在新修订“民规”有此要求。

13

当采用一路10KV进线带两台变压器、每台变压器低压侧各出一路末端切换的方式满足二级负荷的供电要求吗？满足了两回线路的要求，但10kV侧是否满足？一路10kV电源，进户是架空还是埋地？

答：GB50052第3.0.7二级负荷的供电系统，宜由两回线路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线路供电。

14

供电系统中变压器的容量是否要考虑一台变压器检修或维护时另一台变压器是否满足全部一级负荷及二级负荷？

答：是，供电的原则：满足一、二级负荷。例如某项目，一级负荷300kW，二级负荷650kW，一、二级负荷总容量950kW，假设功率因数为0.9，则总的容量换算成kVA为1055kVA。变压器考虑一台故障或维修，另一台变压器要带全部的一、二级负荷，变压器不能选择1000kVA，应选用1250kVA的才能满足要求。

15

功率因数指标过低会导致哪些问题？为什么要提高功率因数？

答：电网无功电流加大，导致线损加大
