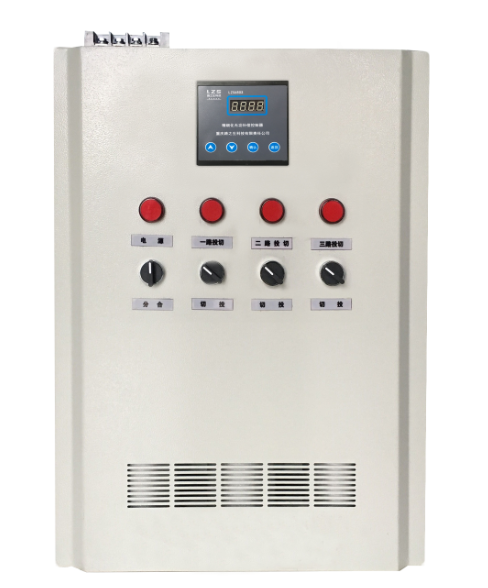

精细化无功补偿装置

■产品简介

精细化无功补偿装置并联接入系统中，通过实时检测电流、电压并与控制器预设值比较，判断变压器是否处于轻载、空载，实现电容自动投入，解决空载、轻载时段，由于互感器、控制器精度等原因检测不到无功功率，或因常规补偿装置分组过大，原配电系统补偿装置无法自动投入的问题。从而稳定功率因数，减少力调电费。

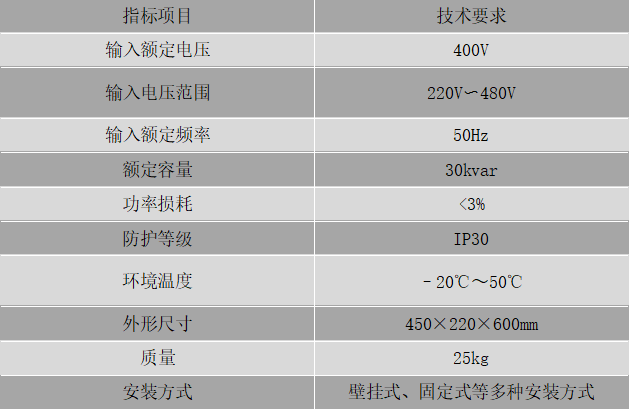

■主要技术指标

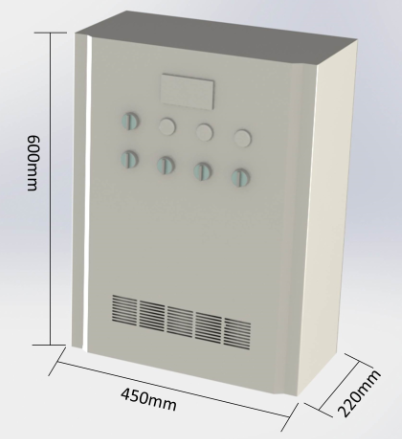

■产品尺寸

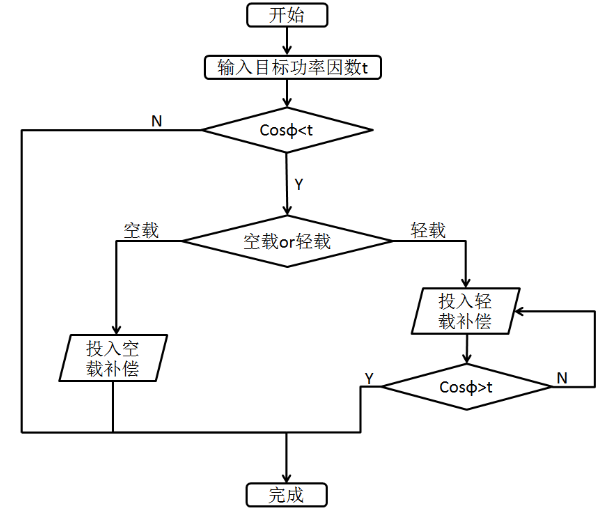

■控制逻辑

■适用范围

适用于高供高计用户，分下列三种情况

① 空载：变压器下无负载，仅变压器送电，主要特征：完全无负载，但力调电费高;

② 轻载：变压器下有少量负载，例如照明等轻负荷，主要特征：用电量少，但力调电费高;

③ 空载+轻载：以上两种情况都存在，例如:白天轻载、夜间空载。

■案例介绍

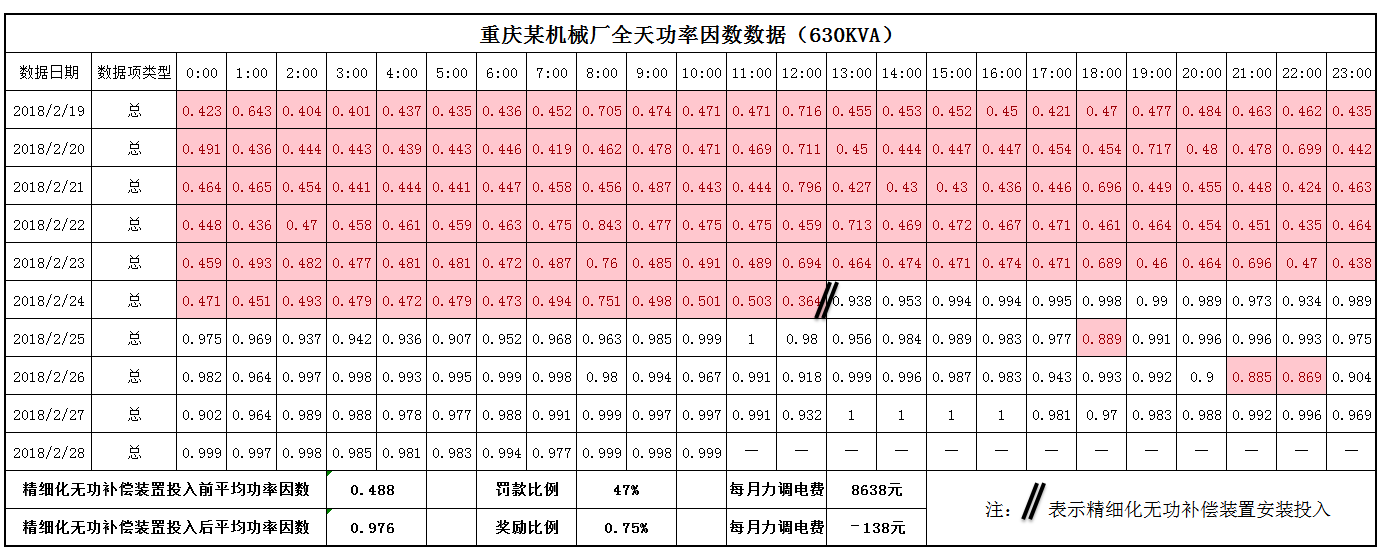

重庆某机械加工厂投运初期，仅有值班室照明等少量负载，是典型的轻载情况，用户每个月力调电费8000多元，一直持续了4个月。在我公司购买精细化无功补偿装置后，功率因数显著提高，完全消除了罚款，还获得了一定的奖励，为用户切实解决了问题。以下是装置投入前后的数据对比：
