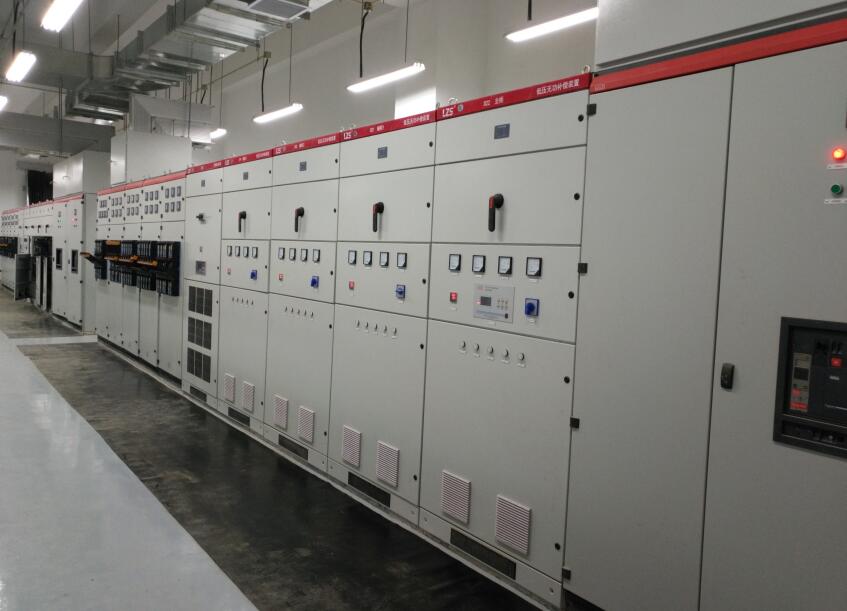

谐波和无功功率的产生

在工业和生活用电负载中，阻感负载占有很大的比例。异步电动机、变压器、荧光灯等都是典型的阻感负载。异步电动机和变压器所消耗的无功功率在电力系统所提供的无功功率中占有很高的比例。电力系统中的电抗器和架空线等也消耗一些无功功率。阻感负载必须吸收无功功率才能正常工作，这是由其本身的性质所决定的。

电力电子装置等非线性装置也要消耗无功功率，特别是各种相控装置。如相控整流器、相控交流功率调整电路和周波变流器，在工作时基波电流滞后于电网电压，要消耗大量的无功功率。另外，这些装置也会产生大量的谐波电流，谐波源都是要消耗无功功率的。二极管整流电路的基波电流相位和电网电压相位大致相同，所以基本不消耗基波无功功率。但是它也产生大量的谐波电流，因此也消耗一定的无功功率。

近30年来，电力电子装置的应用日益广泛，也使得电力电子装置成为最大的谐波源。在各种电力电子装置中，整流装置所占的比例最大。目前，常用的整流电路几乎都采用晶闸管相控整流电路或二极管整流电路，其中以三相桥式和单相桥式整流电路为最多。带阻感负载的整流电路所产生的谐波污染和功率因数滞后已为人们所熟悉。直流侧采用电容滤波的二极管整流电路也是严惩的谐波污染源。这种电路输入电流的基波分量相位与电源电压相位大体相同，因而基波功率因数接近1。但其输入电流的谐波分量却很大，给电网造成严重污染，也使得总的功率因数很低。另外，采用相控方式的交流电力调整电路及周波变流器等电力电子装置也会在输入侧产生大量的谐波电流。
