机械制造厂改造项目

项目背景

经现场勘察,原有补偿装置缺乏全电流、全电压技术理念，没有系统分析负荷和功率因数变化；错误的选用单体电容器；配置容量不足，导致：

1.经现场勘察无功补偿柜内单体电容有漏油现象，部分空开保护跳闸。

2.功率因数低于不足0.9

3.原装置长期故障，且对5、7次谐波放大严重

改造方案

我公司以“全电流、电压”前沿技术，对用户负荷、功率因数、谐波全面测试，对常态参数、谐波、系统短路容量等参数及变化进行系统分析，原安装容量不足，柜体改造空间有限，改造方案采取“改2+1”模式，原有两面补偿装置改造，新建一面补偿装置安装于母线末端。

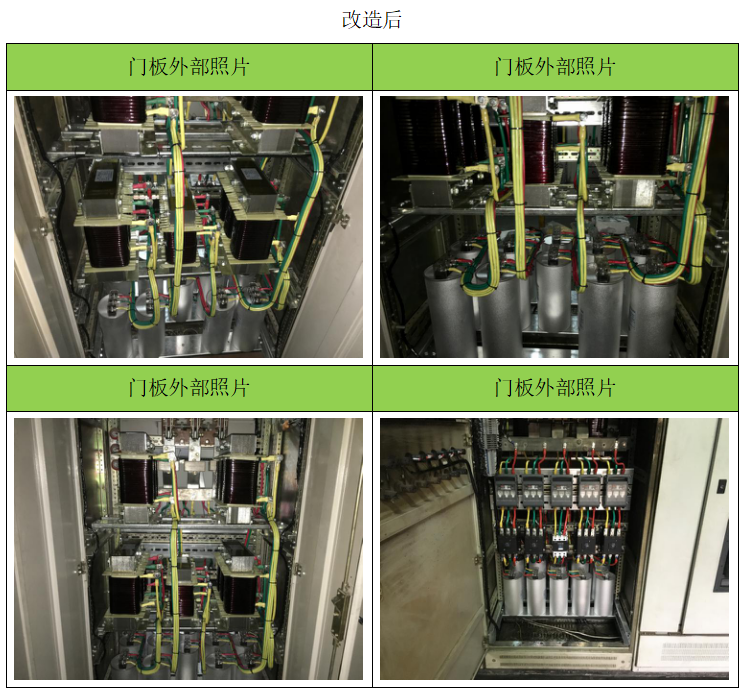

共安装容量为1080Kvar，三面柜子，一主两辅（360Kvar*3），5、7次滤波通道。

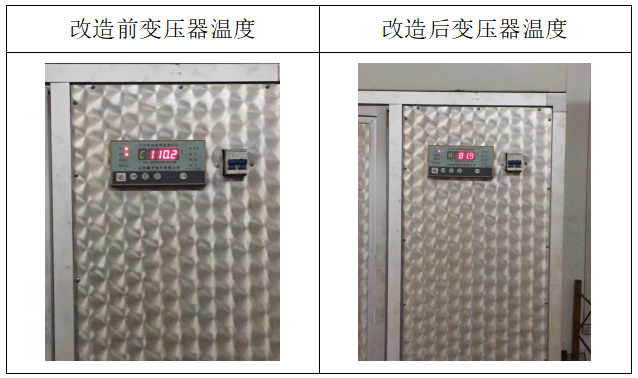

改造效果

改造后的三套无功补偿装置投入运行后，降低了系统视在功率、运行电流、无功功率、5次及以上谐波含量，提升了系统电压，提高功率因数达到0.95（协议要求功率因数0.9）以上，实现了预期的改造目标，免除了企业的力调电费。
