再生资源公司-高压补偿改造

项目简介

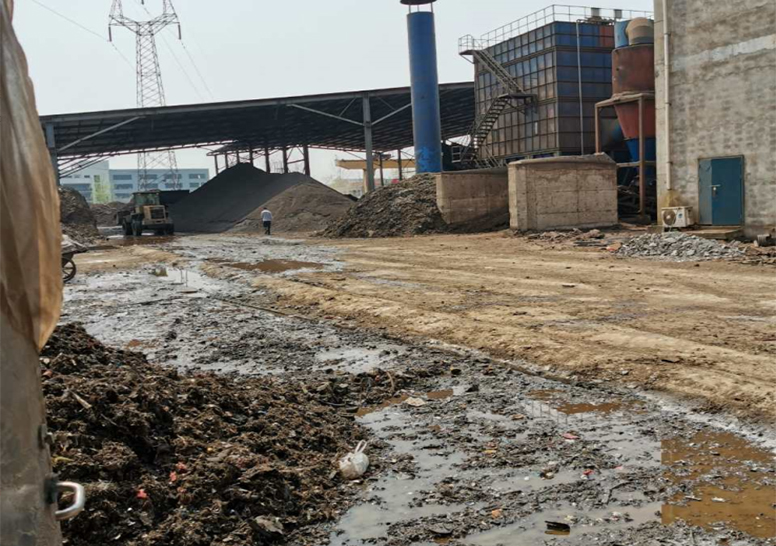

该再生资源有限公司是一家专业从事废旧金属回收和加工利用的专业机构。生产及经营网络覆盖重庆、四川、新疆、甘肃、云南、贵州等多个省市。并在全国拥有多个物流配送中心及重庆市内多个收购网点，是多家国营大型钢企战略合作伙伴。

测 试 概 况

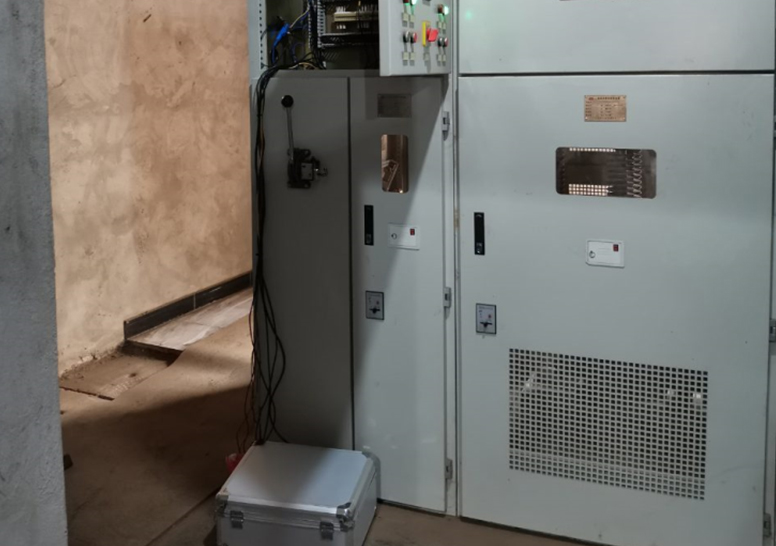

我司了解到用户企业每月存在较多的力调电费罚款，推测可能是高压电容补偿装置异常，通过沟通以后，前往现场进行整体勘察测试，通过现场的供配电系统实际情况和实测电量数据行汇总分析并提出解决方案。

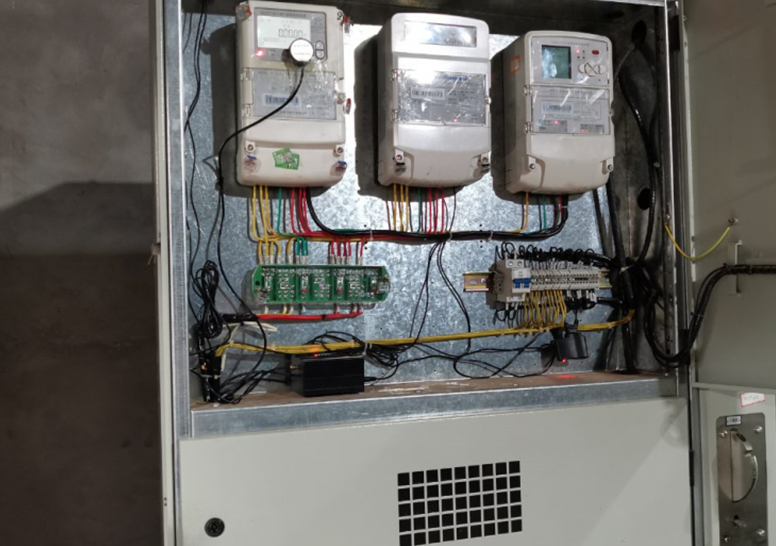

测试方式：启动3000kW电机测试电网参数（245kW电机退出，两台变压器正常运行），期间记录电容补偿装置的投入及实际输出情况，随后切除补偿再进行一次测试。

数据分析要点：

1）现有补偿装置安装容量为300+600kvar（输出约830kvar），可以自动投入，但无法填补过大的无功缺口，系统功率因数无法保持到0.9以上，直接导致了力调电费的产生。2）在3000kW主电机正常运行状态下有功波动范围变化较大，但无功较稳定，在无补偿的情况下系统无功需求量约为1600kvar。3）第三组测试数据为电机稳定生产后工况，累计功率因数0.75这与用户的电力缴费单数据一致，证明本段数据真实有效。

解 决 方 案

现场供配电系统10kV侧共包含1台245kW电机及1台3000kW电机，且分属不同工况，但用户后期计划停运245kW电机，因此本次方案主要针对3000kW，并保证整段10kV母线全工况的功率因数达标。

可做以下增容改造方案：

高压电容补偿室新增1面10kV 800kvar电容补偿柜与原补偿柜共同使用。

装置型号安装位置补偿方式柜体尺寸：LZS-TBL10-80010kV电容补偿室集中补偿1000*1500*2600（与原补偿柜一致）

最后，根据实测数据补偿投运后将使现阶段功率因数提升至0.95左右，彻底消除现场存在的力调电费，并且为用户取得最高0.75%的总电费奖励。
