一、系统概述

DN2009系统是针对电力、供水、燃气、空调能源管理及面向用户实现节能环保而开发设计的新一代产品。该系统 分为配电站综合自动化子系统、0.4kV智能配电监控子系统、设备工况在线监视预警子系统、负荷需量分析子系统、供水 管理系统、供气管理系统、空调管理系统。DN2009系统是重庆路之生科技有限责任公司的拳头产品，是在全面剖析了用户需求的基础上，结合能源管理与节 能降耗，采用全新思想、全新技术和全新策略开发完成。系统以Windows Nt、2003、2008等为操作系统平台，以MS SQL Server为数据库开发平台，基于客户/服务器(Client/Server)体系结构，具有标准商用数据库接口，符合商用数据库规范。

系统设计充分接受了大量的用户反馈建议和意见，在专家指导下，依据几十套系统的现场运行经验，对DN2009系统的许多技术方面，尤其是内部数据处理和外部数据接口，进行了深层次细致的考虑，具有极强的专业性。

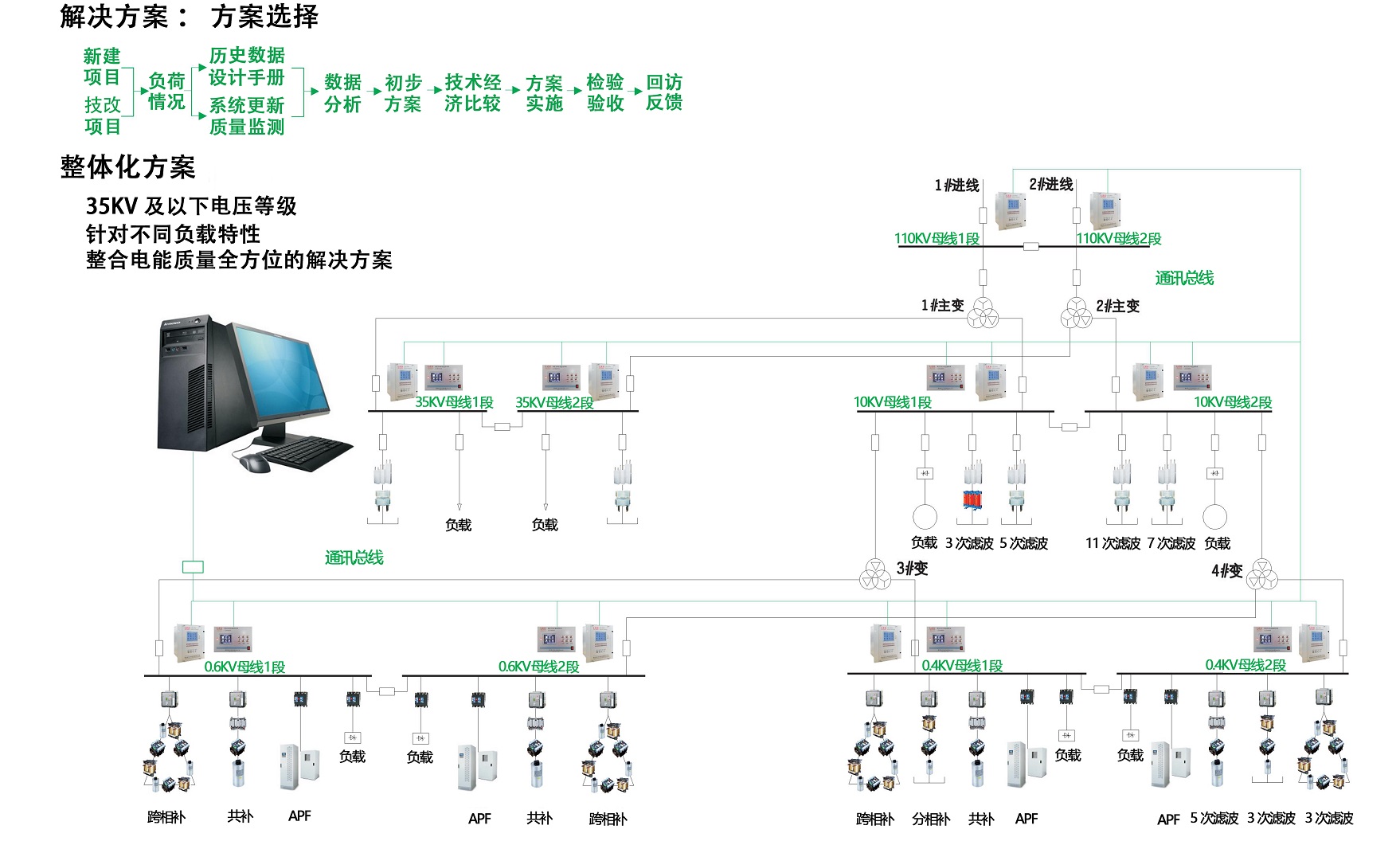

二、电力监控系统

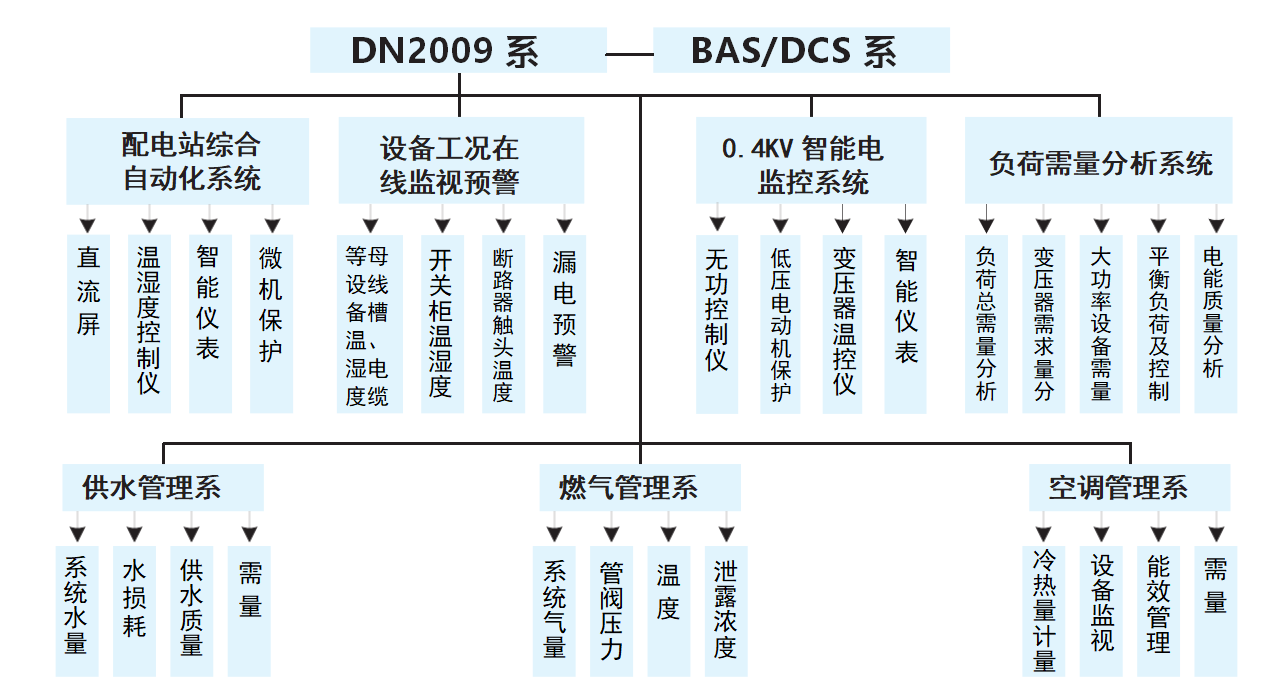

三、系统结构

四、系统功能介绍

1. 监测功能

* 开关触头、电缆头、母线槽等温湿度监测/预警;

* 监测开闭站进线的电能质量参数和全部状态/保障告警信号;

* 10kV回路的综合电参数和全部状态/故障告警信号;

* 变压器的温度、超温报警信号、风机状态/故障信号;

* 直流屏的运行参数和所有状态/故障告警信号;

* 0.4kV系统的综合监控及能源管理;

* 供水系统的水量监视;

* 燃气系统的气量监视及漏气预警;

* 空调设备监控;

* 后备柴油发电机组运行参数及状态/故障信号;

* 电子电度表分时、累计用电量的远程抄表;

* 应急照明电源EPS的运行参数及状态/故障信号。

2. 控制功能

* 进线、母联断路器及重要馈出断路器的远程接通/断开控制;

* 一般馈出断路器的远程断开控制;

* 进线失电故障、母联断路器自动投切时出线回路的负荷管制;

3. 管理功能

* 通过前端机、服务器实时显示所有供配电设备、供水设 备、燃气设备、空调设备的运行参数，电能质量、供水质 量、空调系统参数、运行/故障状态、各种变位/告警事 件;

* 通过模拟屏显示主要供配电设备的运行/故障状态;

* 建有实时数据库，实时或定时存储各种运行参数、电能质 量参数、运行/故障状态、各种变位/告警事件;

* 自动生成各种报表、曲线、棒形图等;按OPC方式向上级 中心发送变、配电设备、EPS及各种不间断电源的运行状 况，警报信息，发电机运行时间及发电量;

* 按0PC方式将故障报告送往维护管理系统，将电能表用电量信息送往能源管理中心;

* 通过预留的以太网接口与新建站点集控中心进行通讯，上 传新增站点的运行状态和参数，接收并执行来自集控中心 发出的指令;
