产品简介

LZS型干式高压铁芯串联滤波电抗器是电力系统无功补偿装置的重要配套设备之一，主要用于6—35KV电力系统与高压滤波电容器的组相串联，高压滤波电容器与干式铁芯滤波电抗器串联后，能够有效地抑制及吸收电网中的高次谐波，保护电容器，提高电能质量，限制合闸涌流以及操作过电压。

结构特点

1、采用优质冷轧硅钢片，芯柱经多个气隙分成均匀小段，以保证气隙在电抗器长期运行而不发生变化。

2、铁芯端面采用优质硅钢片端面胶，减少了运行时的噪音，具有很好的防潮防尘性能。

3、线圈采用双玻璃丝包线绕制，环氧树脂浇注，能耐受大电流冲击和冷热冲击而不开裂。

4、线圈上下端部采用环氧垫板和硅橡胶防震垫，有效减少了线圈运行时的震动。

使用环境和性能参数

* 海拔高度不超过2000米

* 运行环境温度-25℃+45℃

* 周围无有害气体，无易燃易爆物品

* 耐压水平符合JB5346-1998《串联电抗器》的规定

* 铁芯温升小于85K，线圈温升小于95K

* 执行标准IEC288-88/GB10229-88/JB5346-1998/DK462-92

* 可用于6KV/6.6KV/10KV/11KV/12KV等系统

* 电抗器种类6%/7%/12%/14%等,可定制

* 能在1.5倍额定电流下长期运行

* 噪声小于国家标准;小于45dB

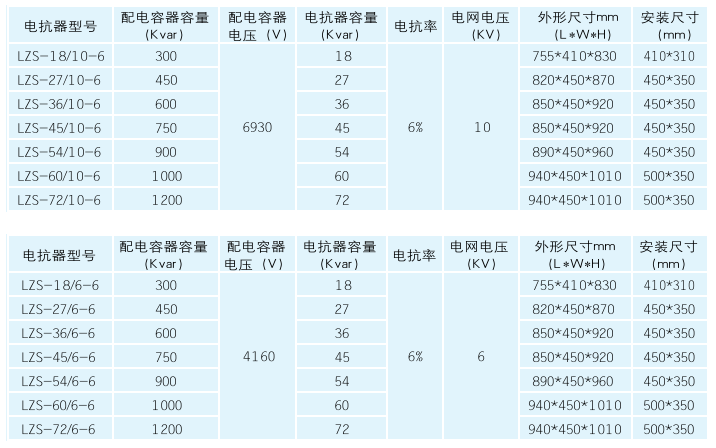

▲高压滤波电抗器选型表

说明：上表是常规配置，如其他电压等级和容量请联系我司技术部！
