所谓冲击直流

什么叫做冲击电流：

冲击电流是指那些在短时间内，远大于正常工作电流的一个大电流脉冲，它的幅值大于等于正常工作电流的1.5倍。在电能质量领域，冲击电流主要集中在大功率电动机启动瞬间，启动电流是额定运行电流的12倍，老式电机一般为5倍左右。我们都知道，电感具有阻止电流变化的作用，能够瞬间承受较大的电压，因此感性负载是有助于稳定电流的。电机也是一种感性负载，不过电机启动的一瞬间，由于电机定子和转子之间相对运动的速度几乎为0，即没有切割磁场的运动，就不会在电路中产生反电动势(互感电压为0)，忽略线圈自感的作用。此时，几乎所有的电压都加在了电路的电阻上，由于电阻很小，因此电流很大。

冲击电流的危害：

由于电机启动瞬间的冲击电流，可能导致电压暂降，或引起断路器跳闸，导致工厂用电设备停机或者损坏，造成巨大经济损失，甚至危害生产人员的安全。

现代工矿企业的自动化程度越来越高，大大的提高了生产效率。但是由于使用了大量的大功率电机，变频器，机器人以及配套的控制与通讯装置，对电能质量要求很高。

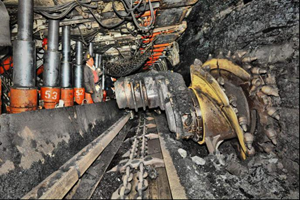

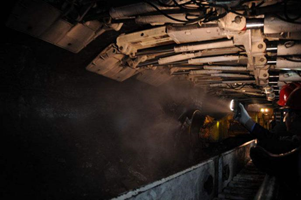

某大型煤矿企业，自投产以来，多次因为大型采矿机的启动冲击电流，造成非计划性停产，停产时间少则几十分钟，多则几天，直接和间接的经济损失高达几千万元。

如何检测冲击电流：

使用电能质量在线监测装置，可以捕捉所有电压电流通道的波形，分析干扰源。谐波分量超标、畸变率超标、电压有效值超标、短路故障等均可启动电压电流波形与故障录波记录，从而捕捉电压电流波形细微的变化。

冲击电流的数学分析方法：

分析冲击电流，IEC61000-4-30(A.6.2)定义了半周期方均根值：

：在每半个周期内测量的RMS电流。

当半周期RMS电流高达预设的冲击电流阈值时，冲击电流事件开始，当半周期RMS电流低至预设的冲击电流阈值减去用户设定的磁滞值后，冲击电流事件结束。每一个半周期间隔应该连续无重叠。

阈值设置：通常大于标称电流的120%。

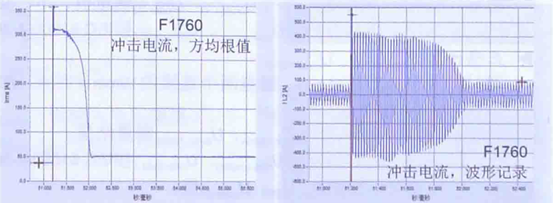

冲击电流记录：半周期RMS值趋势图，如下图所示。

半周期方均根值电流

的数学算法为：

如何改进冲击电流避免其危害：

治理冲击电流的原理

电压由零慢慢提升到额定电压，这样电机在启动过程中的启动电流，就由过去过载冲击电流不可控制变成为可控制。并且可根据需要调节启动电流的大小。电机启动的全过程都不存在冲击转矩，而是平滑的启动运行。这就是软启动。

治理冲击电流的装置

软启动器采用三相反并联晶闸管作为调压器，用这种电路如三相全控桥式整流电路，使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。将其接入电源和电动机定子之间。

软启动器(soft starter)是一种集电机软起动、软停车、多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。它的主要构成是串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路。运用不同的方法，控制三相反并联晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。电动机软起动器是运用串接于电源与被控电机之间的软启动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至启动结束，赋予电机全电压，即为软启动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。

优点：

1.无冲击电流

软启动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。对电机无冲击，提高了供电可靠性，平稳起动，减少对负载机械的冲击转矩，延长机器使用寿命。

2.有软停车功能

即平滑减速，逐渐停机，它可以克服瞬间断电停机的弊病，减轻对重载机械的冲击，避免高程供水系统的水锤效应，减少设备损坏。

3.起动参数可调

根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。
