三相不平衡

三相电压不平衡度

(1) 定义：

电力系统在正常的运行方式下，电量的负序分量均方根之与正序分量均方根值之比。

电力系统的三相不平衡(或对称)是由于三相负载不平衡(或对称)以及系统元件参数的不对称所致。在研究不对称的三相电力系统时，广泛使用对称分量法，即将任何一组不对称的三相相量(电压或电流)分解成相序各不相同的三相对称的三相相量。三相电源电压畸变不对称时，对于三相四线制电路，电压中除含有谐波分量外，还含有正序、负序、零序分量。对于三相三线制电路，只含有正、负序分量。电力系统三相不平衡可以分为事故性不平衡和正常性不平衡两大类。事故性不平衡由系统中各种非对称性故障引起，比如单相接地短路、两相接地短路或两相相间短路等。而电力系统正常运行时，供电环节的不平衡或用电环节的不平衡都将导致电力系统的三相不平衡。

三相不平衡产生原因

(1)三相负荷的不合理分配。很多的装表接电的工作人员并没有专业的对于三相负荷平衡的知识概念，因此在接电的时候并没有注意到要控制三相负荷平衡，只是盲目和随意的进行电路的接电荷装表，这在很大程度上造成了三相负荷的不平衡。其次，我国的大多数电路都是动力和照明混为一体的，所以在使用单相的用电设备时，用电的效率就会降低，这样的差异进一步加剧了配电变压器三相负荷的不平衡状况。

(2)用电负荷的不断变化。造成用电负荷不稳定的原因包括了地II经常出现的拆迁，移表或者用电用户的增加;临时用电和季节性用电的不稳定性。这样在总量上和时间上的不确定和不集中性使得用电的负荷也不得不跟随实际情况而变化。

(3)对于配变负荷的监视力度的削弱。在配电网的管理上，经常会忽略三相负荷分配中的管理问题。在配电网的检测上，对配电变压器的三相负荷也没有进行定期的检测和调整。除此之外，还有很多因素造成了三相不平衡的现象，例如线路的影响以及三相负荷矩的不相等等。

(4)断线故障 如果一相断线但未接地，或断路器、隔离开关一相未接通，电压互感器保险丝熔断均造成三相参数不对称。上一电压等级线路一相断线时，下一电压等级的电压表现为三个相电压都降低，其中一相较低，另两相较高但二者电压值接近。本级线路断线时，断线相电压为零，未断线相电压仍为相电压

(5)接地故障 当线路一相断线并单相接地时，虽引起三相电压不平衡，但接地后电压值不改变。单相接地分为金属性接地和非金属性接地两种。金属性接地，故障相电压为零或接近零，非故障相电压升高1.732倍，且持久不变;非金属性接地，接地相电压不为零而是降低为某一数值，其他两相升高不到1.732倍。

三相不平衡的危害

(1)增加线路的电能损耗 在三相四线制供电网络中，电流通过线路导线时，因存在阻抗必将产生电能损耗，其损耗与通过电流的平方成正比。当低压电网以三相四线制供电时，由于有单相负载存在，造成三相负载不平衡在所难免。当三相负载不平衡运行时，中性线即有电流通过。这样不但相线有损耗，而且中性线也产生损耗，从而增加了电网线路的损耗。

(2)增加配电变压器的电能损耗配电变压器是低压电网的供电主设备，当其在三相负载不平衡工况下运行时，将会造成配变损耗的增加。因为配变的功率损耗是随负载的不平衡度而变化的。

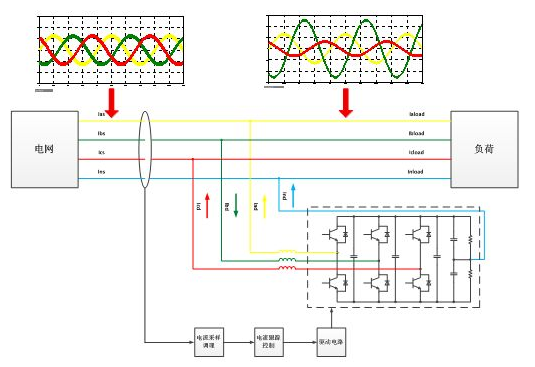

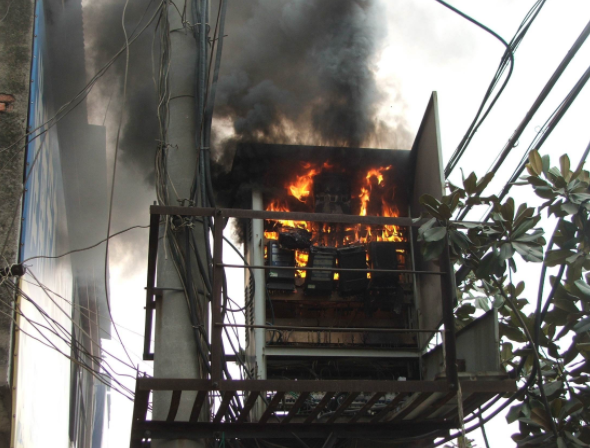

(3)配变出力减少配变设计时，其绕组结构是按负载平衡运行工况设计的，其绕组性能基本一致，各相额定容量相等。配变的最大允许出力要受到每相额定容量的限制。为此，配变在三相负载不平衡时运行，其输出的容量就无法达到额定值，其备用容量亦相应减少，过载能力也降低。假如配变在过载工况下运行，即极易引发配变发热，严重时甚至会造成配变烧损

(4)配变产生零序电流配变在三相负载不平衡工况下运行，将产生零序电流，该电流将随三相负载不平衡的程度而变化，不平衡度越大，则零序电流也越大。运行中的配变若存在零序电流，则其铁芯中将产生零序磁通。(高压侧没有零序电流)这迫使零序磁通只能以油箱壁及钢构件作为通道通过，而钢构件的导磁率较低，零序电流通过钢构件时，即要产生磁滞和涡流损耗，从而使配变的钢构件局部温度升高发热。配变的绕组绝缘因过热而加快老化，导致设备寿命降低。同时，零序电流的存也会增加配变的损耗

(5)影响用电设备的安全运行配变是根据三相负载平衡运行工况设计的，其每相绕组的电阻、漏抗和激磁阻抗基本一致。当配变在三相负载平衡时运行，其三相电流基本相等，配变内部每相压降也基本相同，则配变输出的三相电压也是平衡的。
